Projektowanie 3D CAD i dokumentacja techniczna

Projektuję elementy maszyn, podzespoły i urządzenia przemysłowe w 3D CAD, od pojedynczej części po dokumentację techniczną i prototyp. Pracuję dla zakładów produkcyjnych, serwisów maszyn i firm, które szukają zamiennika części albo modernizacji istniejącej konstrukcji.

Kiedy warto zlecić projekt

Taki projekt przydaje się zakładom produkcyjnym, serwisom maszyn i firmom, którym brakuje części zamiennej albo dokumentacji do urządzenia. Czasem trzeba zmodernizować konstrukcję, która sprawia kłopot, a czasem przygotować prototyp nowego podzespołu.

Na początku pytam, do czego element ma służyć, w jakich warunkach będzie pracował i jak zostanie wykonany. Od tego zależy, jak go zaprojektuję i jaką dokumentację przygotuję.

Co projektuję

Zakres prac dopasowuję do tego, co masz i co chcesz osiągnąć.

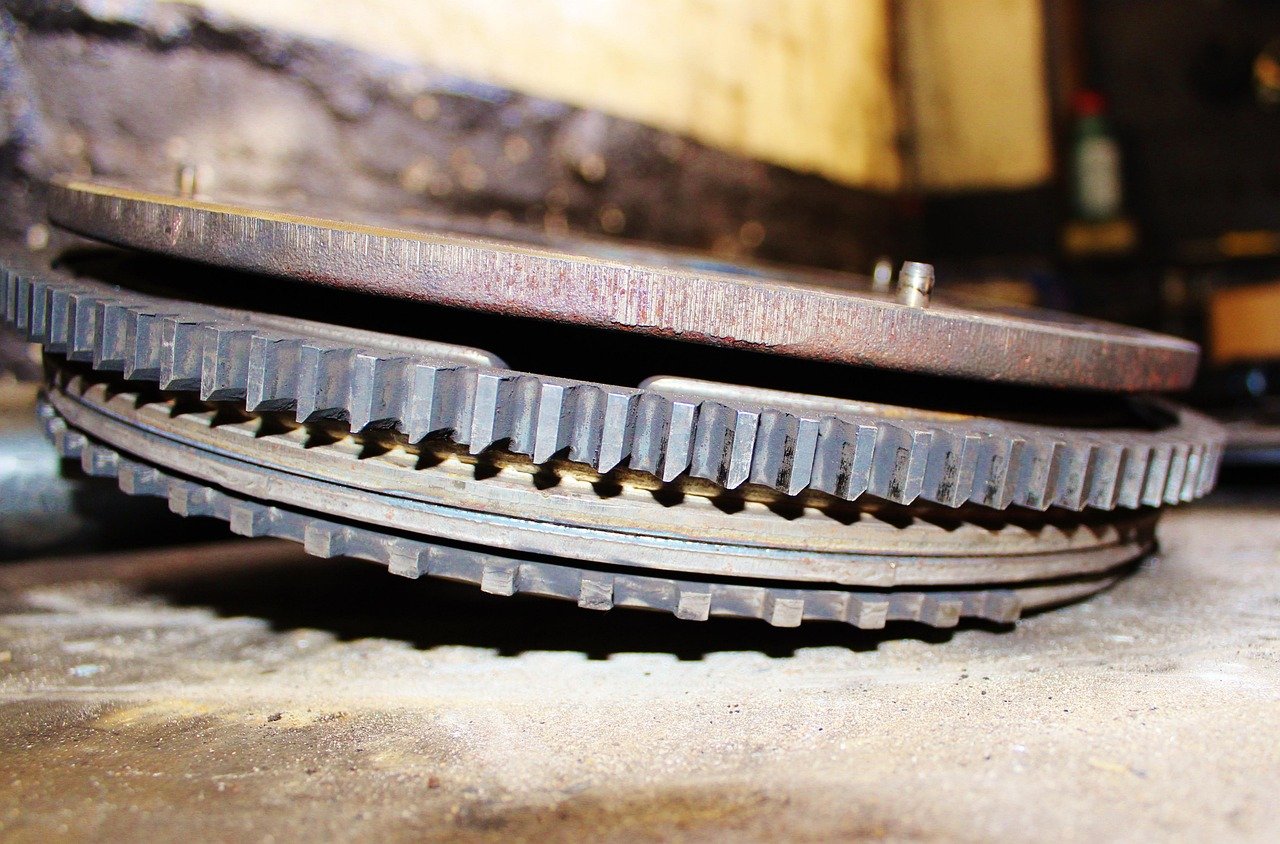

Części zamienne

Część, której nie da się już kupić albo na którą trzeba zbyt długo czekać. Przygotowuję jej model 3D i dokumentację, z której można ją wykonać.

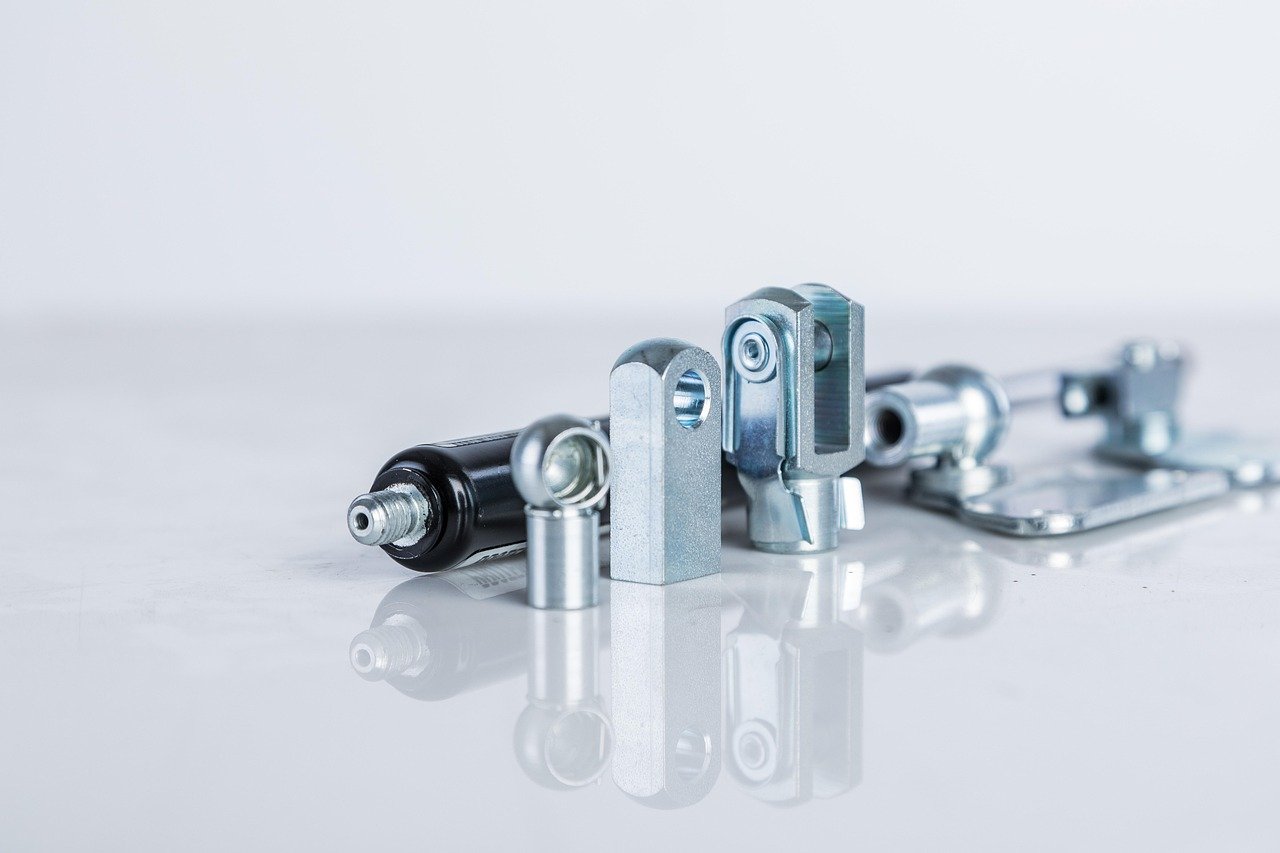

Podzespoły i urządzenia

Elementy maszyn i urządzeń przemysłowych zaprojektowane tak, żeby pasowały do reszty konstrukcji i do warunków pracy.

Modernizacja konstrukcji

Zmiany w istniejącej konstrukcji, której działanie albo zakres pracy trzeba poprawić. Sprawdzam, co sprawia kłopot, i proponuję rozwiązanie.

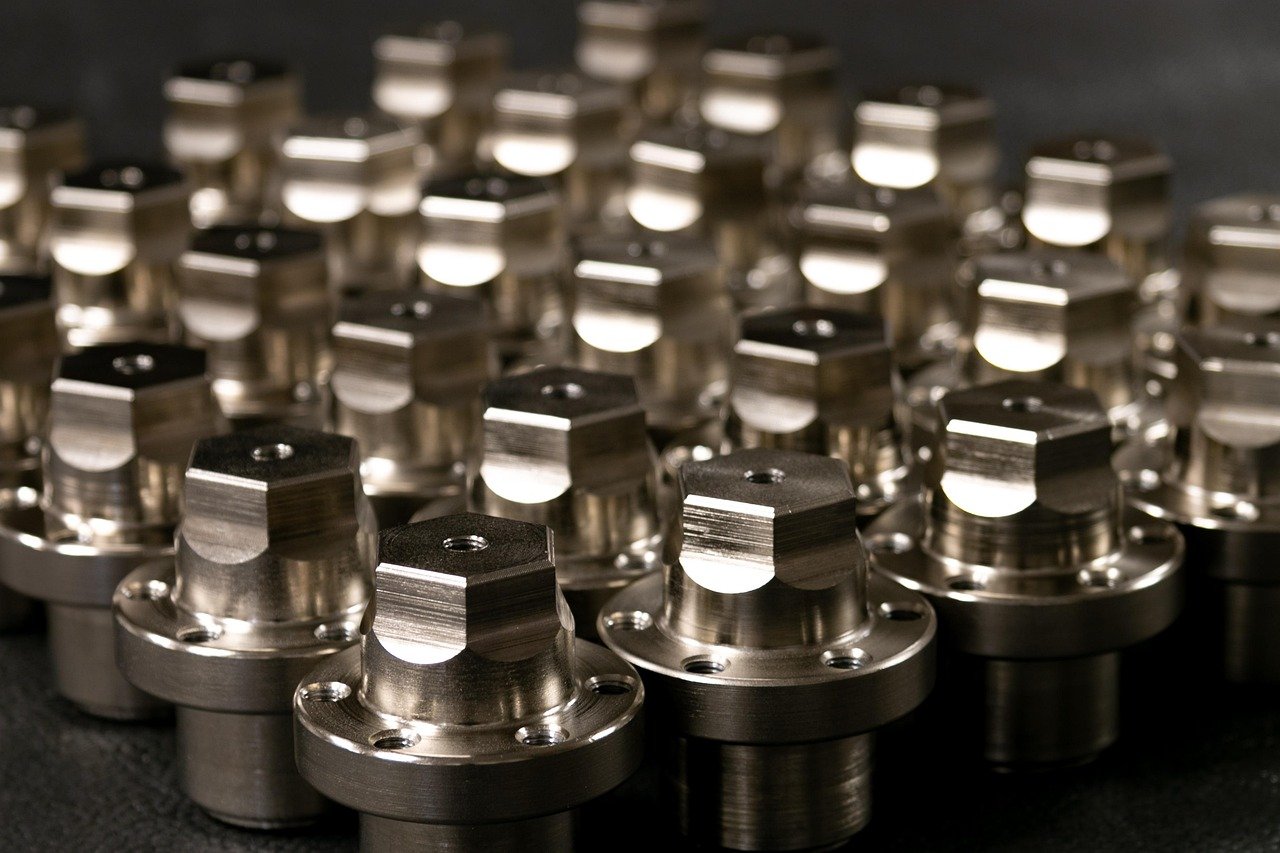

Prototypy

Model i dokumentacja nowego elementu na etapie prototypu, zanim zdecydujesz o dalszej produkcji.

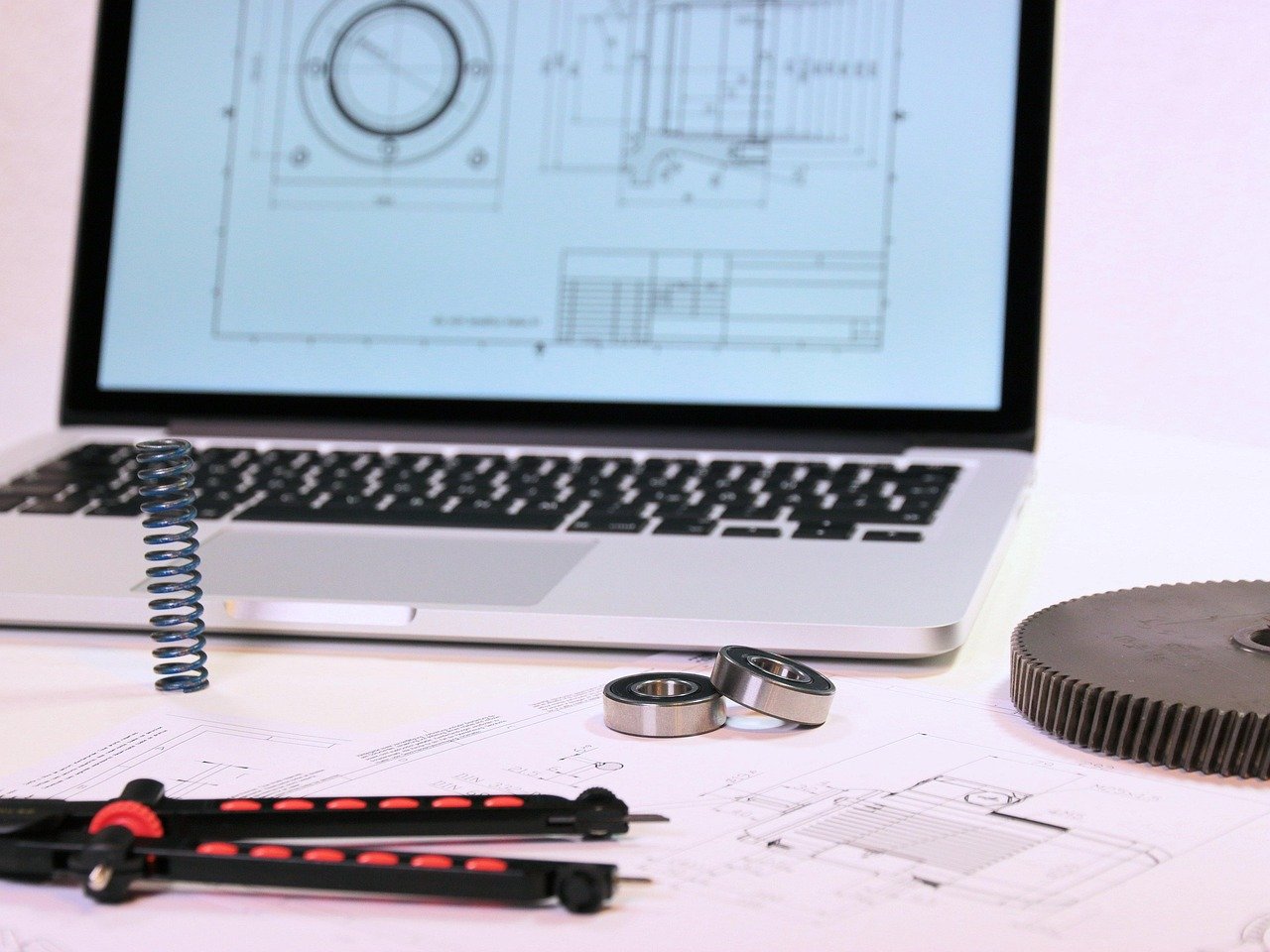

Co dostajesz po projekcie?

Dostajesz komplet materiałów, z którymi możesz zlecić wykonanie elementu albo zamówić go u wykonawcy. Składają się na niego:

model 3D zaprojektowanego elementu lub zespołu,
dokumentacja techniczna potrzebna do wykonania,
opis założeń przyjętych w projekcie.

W jakim formacie plików ich potrzebujesz, ustalamy przed rozpoczęciem pracy. Zazwyczaj wystarcza .stp i .pdf.

Jak wygląda zlecenie?

Opisujesz, czego potrzebujesz. Piszesz albo dzwonisz, mówisz jaki element lub urządzenie ma powstać i do czego będzie służył. Po krótkiej rozmowie podaję orientacyjny koszt i zakres prac.
Projekt. Przygotowuję model 3D i dokumentację. Jeśli czegoś mi brakuje, pytam, a ważne decyzje konsultuję z Tobą.
Odbiór. Komplet materiałów przekazuję w terminie ustalonym na początku. Jeśli coś wymaga wyjaśnienia, omawiam to przez telefon albo online.

Co warto przygotować?

Im więcej wiem na początku, tym sprawniej ruszę z projektem. Przydadzą się rysunki lub dokumentacja istniejącego elementu, zdjęcia, wymiary, informacja o materiale i warunkach pracy oraz o tym, jak element ma być wykonany. Jeśli masz próbkę albo uszkodzoną część, napisz o tym. Napisz też, na kiedy potrzebujesz projektu. Nie musisz mieć wszystkiego, brakujące dane pomogę zebrać.

Pytania, które słyszę najczęściej

Ile kosztuje projekt?

Zależy od złożoności elementu, zakresu dokumentacji i tego, ile danych wyjściowych już masz. Orientacyjny koszt podaję po krótkiej rozmowie albo po wiadomości, w której opiszesz zadanie.

Ile trwa przygotowanie projektu?

Termin zależy od zakresu i złożoności projektu. Podaję go na początku, po zapoznaniu się z zadaniem. Jeśli masz twardy termin, napisz o nim w pierwszej wiadomości.

Czy zaprojektujesz zamiennik części, której nie ma już u producenta?

Tak, projektowanie zamienników jest jednym z zakresów tej usługi. Wiele zależy od tego, co dostanę na wejściu: rysunek, zdjęcia, wymiary albo samą część. Po opisie powiem, czy da się to zrobić i czego jeszcze potrzebuję.

Jakie dane są potrzebne na początek?

Na początek wystarczy opis elementu i jego zadania. Im więcej dołożysz, tym lepiej: rysunki, zdjęcia, wymiary, materiał, warunki pracy. Brakujące dane pomogę ustalić.

W jakim formacie dostanę pliki?

Format ustalamy przed rozpoczęciem pracy, zależnie od tego, z czego korzysta wykonawca albo Twój dział techniczny. Napisz mi na początku, czego potrzebujesz.

Czym projekt różni się od ekspertyzy technicznej?

Ekspertyza ocenia stan istniejącej maszyny i odpowiada na pytanie, co się z nią dzieje. Projekt tworzy coś nowego albo zmienia konstrukcję. Jeśli najpierw potrzebujesz oceny technicznej, zajrzyj do pozostałych usług.

Opisz mi swój projekt

Napisz kilka zdań o tym, co ma powstać i do czego będzie służyć. Odpowiadam zazwyczaj w ciągu jednego dnia roboczego.
